Основным узлом топливной системы дизельного двигателя является топливный насос высокого давления — ТНВД. Функцией узла является создание рабочего давления в системе, дозированная подача топлива к распылителям синхронно циклам работы двигателя в начале такта сжатия в каждый отдельный цилиндр с учётом режимов работы силового агрегата. Техническое состояние и регулировка узла прямо влияет на работу дизеля и создаваемую им мощность.
Трактора мтз 80(82) оснащаются ,в зависимости от года выпуска, топливными насосами в ранних комплектациях УТН 5 и более поздних 4 УТНИ, 4 УТНМ производства Ногинского завода топливной аппаратуры. По классификации данные узлы являются механическими со всережимным регулятором и корректором, имеют одинаковый принцип работы и конструкцию. Топливный насос трактора МТЗ 80 (82) установлен с левой стороны машины в передней части моторного отсека. Механический привод узла осуществляется через газораспределительную шестерню от коленчатого вала двигателя.
Марки ТНВД для тракторов МТЗ
| Марка двигателя ММЗ | Марка ТНВД старой комплектации | Марка ТНВД новой комплектации |
| Д-240 | 4 УТНМ-1111005 | 4 УТНИ-1111005-20 |
| Д-243 | 4 УТНМ-1111005-110 | 4 УТНИ-1111005-20 |
| Д-241 | 4 УТНМ-1111005-10 | 4 УТНИ-1111005 |
| Д-242 | 4 УТНМ-1111005-20 | 4 УТНИ-1111005-10 |
| Д-244 | 4 УТНМ-1111005-100-01 | 4 УТНИ-1111005-30 |
| Д-245 | 4 УТНМ-Т-1111005 | 4 УТНИ-Т-1111005 |
| Д-245.3, Д-245.2 | 4 УТНМ-Т-1111005-30 | 4 УТНИ-Т-1111005-30 |
| Д-245.4, Д-245.5 | 4 УТНМ-Т-1111005-20 | 4 УТНИ-Т-1111005-20 |
| Д-245Л-83, Д-245.1 | 4 УТНМ-Т-1111005-40 | 4 УТНИ-Т-1111005 |
Принцип работы топливного насоса МТЗ
Нагнетание топлива и создание рабочего давления осуществляется возвратно-поступательной работой плунжерных пар. В состав пары входит цилиндрическая втулка 4 и плунжер 3, выполняющий функцию поршня. Движение плунжерам передаётся вращением кулачкового вала 1 узла через толкатели 2. Всасывание топлива осуществляется из питающего канала в корпусе узла в надплунжерную полость через окно В во втулке при движении плунжера вниз. При набегании кулачка вала на толкатель , плунжер движением вверх и созданным импульсом давления, открывает нагнетательный клапан Е и пропускает дозированную порцию топлива непосредственно к распылителю.
Детали пары не имеют дополнительных компрессионных уплотнителей и давление создают за счёт высокоточной индивидуальной подгонки с точностью до микрона ( 1 микрометр= 1 метр* 10̄̄̄̄ ̄⁶). В технической терминологии такие пары называются прецизионными и при эксплуатации пары деталей разукомплектовывать запрещено.
В технических учебных заведениях преподаватели для демонстрации подтверждения высокоточной подгонки прецизионной пары показывают небольшой опыт, основанный на принципе действия коэффициента теплового расширения материалов:
- Поршень – плунжер оставляют в руке, передавая детали температуру тела, а цилиндр-втулку плунжерной пары выносят на улицу с температурой ниже 0˚С .
- Затем по истечении 10 мнут части пары получают разницу температуры 36 — 40˚С, при этом втулка в границах коэффициента расширения под действием холода уменьшает свои линейные размеры, а плунжер от тепла руки увеличивает.
- В момент достижения потенциала разности температур преподаватель показывает невозможность вхождения плунжера в цилиндр втулки, тем самым доказывая высокую точность подгонки деталей.

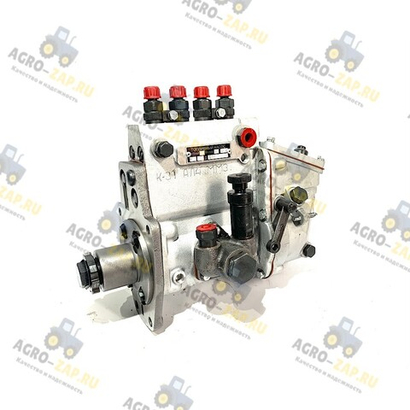

Устройство ТНВД трактора МТЗ 80(82)
УТН 5 и 4 УТНИ представляют собой узел с рядным расположением четырёх секций плунжерных пар с присоединённым регулятором и подкачивающей помпой для преодоления сопротивления прохода топлива через фильтры при заполнении системы. Механизм насоса помещён в алюминиевом корпусе, к передней части которого присоединена чугунная плита для монтажа узла к двигателю. Задний фланец насоса соединяется с регулятором. Кулачковый вал вращается на двух подшипниках. Деталь имеет четыре кулачка для привода плунжеров и один эксцентрик для подкачивающего насоса системы.
В задней части насоса размещён перепускной клапан, который пропускает лишне топливо, подаваемое подкачивающим насосом в его всасывающую полость. Таким образом, давление в головке топливного насоса поддерживается в пределах 0,07- 0,12 мПа обеспечивая бесперебойную подачу к плунжерным парам. В четырёх вертикальных сверленниях корпуса, расположенных в ряд, установлены толкатели с секциями плунжерных пар, каждая из которых работает как отдельный насос.
Секции оборудованы поворотным механизмом плунжера для осуществления изменения количества подачи топлива в автоматическом режиме при взаимодействии с регулятором. Для осуществления поворота каждая пара оснащена поворотной гильзой 14 с зубчатым венцом 6, который зацепляется с рейкой, связанной с регулятором насоса. На гильзу одета возвратная пружина 8 с упорными тарелками 7 и 12 нижняя часть, которой упирается в болт 11 толкателя 10, а верхняя в корпус насоса.
Корпус насоса оборудован боковым люком для регулировки подачи топлива отдельной секцией и контрольным отверстием с резьбовой пробкой для проверки уровня моторного масла в узле. В крышке регулятора установлен сапун с фильтрующим воздух элементом для сообщения внутренней полости насоса с атмосферой. В нижней части регулятора размещена сливная пробка.
Плунжерная пара
В состав каждой секции входит цилиндрический плунжер 13 со втулкой 5, выполняющей функцию цилиндра. Пара выполнена с высоколегированной термически закалённой стали, обеспечивающей повышенную прочность и плотность прилегания рабочих поверхностей. Верхняя часть втулки имеет утолщённое тело для устойчивости к высоким нагрузкам действующего созданного давления и имеет выступ для посадки в корпус. Втулка оборудована двумя окнами 18 и 19, через одно всасывается топливо в надплунжерную полость, а другое выполняет перепускную функцию для отсекания порции топлива. Оба окна соединены с продольными каналами в корпусе насоса. Для противодействия проворачиванию деталь фиксируется штифтом. Верхний торец втулки оборудован полированным седлом, к которому прижат отдельный нагнетательный клапан К секции.
Каждый плунжер имеет две спиральные симметрично расположенные проточки. Одна предназначена для регулировки количества, подаваемого плунжером топлива путём поворота детали без изменения хода. При совпадении кромок перепускного окна втулки и проточки плунжера давление в надплунжерной полости резко падает и подача топлива через нагнетательный клапан к форсунке прекращается. Вторая проточка предназначена для обеспечения выравнивания удельного давления топлива, действующего на боковую поверхность плунжера при рабочем ходе детали. Таким образом, устраняется одностороннее действие сил во время впрыска, что значительно увеличивает рабочий ресурс прецизионной пары. В нижней части плунжера находится кольцевая проточка, в которую собирается просочившееся топливо из нагнетательной полости. Собранное топливо в проточке обеспечивает смазку пары. Основание плунжера оборудовано двумя выступами для управления его поворотом и упорной головкой для тарелки возвратной пружины.
Нагнетательный клапан
Клапан служит для разделения нагнетательной полости пары и трубки высокого давления идущей к форсунке, а также для резкого снижения давления в топливопроводе в конце подачи горючего плунжером. Это обеспечивает резкое прекращение подачи топлива без подтекания форсунки в конце впрыска. Детали клапана изготовлены из высокопрочной легированной стали индивидуально подобраны и тщательно притёрты. Разукомплектование деталей клапана при замене или ремонте, так как и плунжерной пары не допускается. Пружина, установленная сверху, прижимает пояски клапана к седлу и старается держать его в закрытом состоянии. Выше основного пояска, отделяющего надплунжерное пространство от трубопровода проточена разгрузочная канавка, которая при закрытии клапана забирает на себя часть топлива, находящегося в трубопроводе. Таким образом, снижается давление в трубке, что обеспечивает резкое прекращение впрыска.

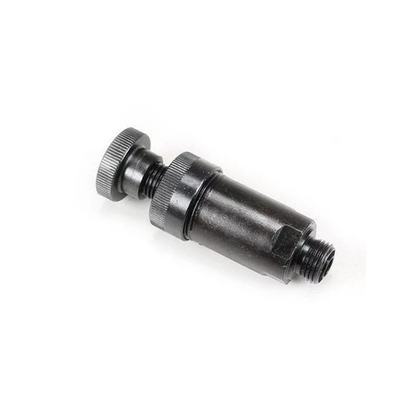

Подкачивающая помпа топливного насоса
В отдельном чугунном корпусе помпы размещён поршень, приводимый в движение толкателем из прочной легированной стали. Толкатель прижимается пружиной к приводящему его в движение эксцентрику кулачкового вала насоса. Стержень 13 толкателя двигается во втулке, ввёрнутой в корпус. Детали являются прецизионной парой и выполняет функцию основного рабочего органа подкачивающего устройства. Впускной и нагнетательный клапаны изготовлены из капрона. Направляющей впускного клапана является корпус 8 ручного подкачивающего устройства, а нагнетательного корпус 19. Клапаны прижаты пружинами к стальным втулкам, запрессованным в корпус устройства.
Всережимный регулятор топлива насоса
Автоматическое изменение количества подаваемого насосом регулируется устройством в зависимости от действующей нагрузки на двигатель. Принцип работы регулятора заключается во взаимодействии грузов размещённых на конце кулачкового вала насоса через муфту на систему тяг, связанных с поворотной зубчатой рейкой, управляющей поворотом плунжеров.
Ступица с четырьмя грузами 6 и муфта регулятора 5 с упорным подшипником 26 установлена на хвостовике кулачкового вала. На оси в нижней части корпуса регулятора установлены шарнирно соединённые основная 23 и промежуточная 22 тяги. Верхний конец промежуточной тяги связан с рейкой 11 ТНВД через тягу 14. Промежуточная тяга оборудована автоматическим корректором топливоподачи 20, который состоит из корпуса и размещённым в нём подпружиненного штока 17. Пружина 10 корректора-обогатителя связывает промежуточную тягу 22 и рычаг 9. Пружина 10 создаёт усилие, поворачивая тягу 9 для обогащения в пусковом режиме. Верхний край основной тяги 23 соединён пружиной 15 с рычагом 9 через серьгу 13, который жёстко соединён с осью рычага управления 29.
Задняя стенка оборудована ввёрнутым регулировочным болтом 19«наминала», который ограничивает амплитуду перемещения основной тяги 23 в сторону увеличения подачи топлива. Таким образом, ограничивается часовая производительность насоса. Болтом 18 регулируют остановку подачи топлива. В опорный прилив корпуса регулятора ввёрнут специальный болт 32, который ограничивает угловой поворот рычага управления 29, а следовательно, и частоту вращения двигателя.
Работа регулятора ТНВД
Параметры режимов работы регулятора устанавливаются путем регулировки механизма устройства и должны соответствовать эксплуатационным показателям силового агрегата согласно данным завода производителя.
Режим пуска
Рычаг управления 29 устанавливают в сторону максимальной скорости вращения до упора в болт 32. Рычаг 9 растягивает одновременно две пружины 10 обогатителя и 15 регулятора. Пружина 15 прижимает основную тягу 23 к головке регулировочного болта «наминала» 19, а пружина 10 обогатителя подаёт промежуточную тягу 22 с тягой 14 в сторону передвижения рейки для увеличения подачи топлива. (рис I) С увеличением частоты вращения после запуска двигателя, грузы на конце вала под действием центробежных сил расходятся и преодолевая усилие основной пружины 15 и обогатителя 10, передвигают муфту 5 назад. При этом тяга 22 перемещается, действуя на рейку насоса через тягу 14 в сторону уменьшения подачи топлива до установки оборотов холостого хода. (рис. II)
Рабочий режим
В случае достижения максимальной частоты вращения двигателем центробежная сила грузов регулятора уравновешивается пружиной 15 и рейка занимает промежуточное положение. При этом шток корректора 17 находится в утопленном состоянии, пружина обогатителя 10 сжата, тяги 22 и 23 прижаты друг к другу и работают как одно целое.(рис. II)
При увеличении нагрузки на двигатель до номинальной частота вращения уменьшается, вследствие этого центробежная сила на грузах снижается и муфта перестаёт воздействовать на промежуточную тягу 22. Основная тяга 23 при этом упирается в головку болта «наминала» и под действием пружины 15 перемещают рейку насоса в сторону увеличения подачи топлива.(рис III)
С достижением уровня номинальной частоты вращения устанавливается подвижное равновесие механизма регулятора. Усилие пружины 15 уравновешивают центробежные силы грузов, а основная тяга 23 касается головки болта «номинала».
При возникновении кратковременной нагрузки, превышающей номинальную, частота вращения двигателя и насоса резко снижается. Сила действия грузов на промежуточную тягу 22 падает. В этом случае пружина 7 в корректоре выталкивает шток 7 и упирается в основную тягу 23, в следствие чего, промежуточная тяга 22 вместе с рейкой под действием пружины 15 перемещается в сторону увеличения подачи топлива. Таким образом, крутящий момент двигателя возрастает и преодолевает нагрузку. (рис IV)
Корректировка подачи топлива при преодолении временных нагрузок в сравнении с подачей при номинальных оборотах происходит в пределах 15-22% и зависит от степени выхода штока из корпуса корректора, а также от степени натяжения пружины 14.
Режим остановки двигателя
Для остановки рычаг 29 управления переводят до конца в направлении часовой стрелки. При этом рычаг 9 под действием пружины регулятора 15 передвигает основную тягу 23 к задней стенке корпуса регулятора. Упираясь в ограничительный болт 18, тяга 23 увлекает за собой промежуточную тягу 22 и соответственно рейку насоса назад в сторону выключения подачи топлива.
Технические характеристики ТНВД для МТЗ 80 82
| Показатели | УТН 5 | 4 УТНИ | 4 УТНМ |
| Диаметр плунжера мм | 8,5 | 9 | 9 |
| Ход плунжера мм | 8 | 10 | 8 |
| Номинальная частота вращения вала ТНВД об/мин | 1100 | 1100 | 1100 |
| Частота вращения, соответствующая холостому ходу дизеля об/мин | 1170 | 1160 | 1160 |
| Частота вращения начала работы регулятора об/мин | 1115 | 1115-1125 | 1115-1125 |
| Частота вращения максимального крутящего момента об/мин | 850 | 850 | 850 |
| Частота вращения прекращения коррекции об/мин | 1040-1100 | 1040-1100 | 1030-1090 |
| Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл | 120 | 140 | 140 |
| Частота вращения автоматического выключения подачи топлива к форсункам об/мин | 950 | 1210 | 1250 |
| Неравномерность подачи топлива секциями % мин. частоте вращения/максимальной частоте | 6/30 | 6/30 | 6/30 |
| Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка) | 57 | 57 | 57 |
Обслуживание ТНВД
В регламентные мероприятия по уходу за узлом входят:
- Проверка уровня масла в корпусе ТНВД производится через каждые 60 часов работы.
- Замена масла осуществляется с периодичностью 240 рабочих часов.
- Через каждые 960 часов производят проверку насоса на специальном стенде.
В процессе диагностики ТНВД проверяют следующие параметры:
- давление, создаваемое отдельной секцией
- производительность отдельной секции
- равномерность подачи топлива секциями
- производительность секций в режиме коррекции
- режимы работы регулятора
При выявлении несоответствия технических параметров, выдаваемых узлом в процессе проверки, производят регулировку или при необходимости ремонт узла с заменой, вышедших из строя деталей. Для осуществления ремонта, а также правильной настройки узла необходима соответствующая материальная база и специалист соответствующей квалификации.
