Ранние версии трактора МТЗ 82(80) в составе рулевого управления оснащены гидравлическим усилителем руля (сокращённо ГУР) со встроенным датчиком автоматической блокировки дифференциала заднего моста. Износ рабочих пар деталей узла и неправильная регулировка приводит к нарушению работы рулевого управления трактора, что часто сопровождается отсутствием гидравлического усиления и появлению виляния управляемых колёс. Своей конструкцией и комплексной функциональностью ГУР на практике показал себя хлопотным в настройке и ремонте для трактористов. Поэтому популярным методом для решения технической проблемы с ГУРом стал отказ от данной системы с заменой его на гидрообъёмное рулевое управление (ГОРУ). Данная система подразумевает оборудование трактора насосом дозатором. Узел распределяет давление на рабочие полости выносного гидроцилиндра связанного с сошкой рулевой трапеции управляемых колёс с помощью золотника, который реагирует на вращение рулевого колеса управления. Система зарекомендовала себя более практичной в эксплуатации и простой в обслуживании и настройке.
Однако, в защиту функциональности ГУРа нужно отметить, что переоборудование рулевого управления на дозатор подразумевает потерю функции автоматического режима блокировки дифференциала заднего моста. Механическое взаимодействие толкателя и золотника датчика АБД через рейку гидроусилителя прекращается и устройство перестаёт реагировать на повороты управляемых колёс. Отсутствие данной функции снижает эксплуатационные и ходовые качества трактора в составе агрегатов для всех видов полевых работ особенно, что касается сплошной обработки почв. Блокирование моста в данном случае возможно только в принудительном режиме.
Порядок переоборудования рулевого управления трактора на дозатор
На сегодня, исходя из опыта практиков, переоборудование осуществляют несколькими способами. Первый способ заключается в установке дозатора непосредственно на корпус колонки ГУРа вместо распределителя узла. При этом сам корпус колонки используется как гидробак системы. Датчик АБД в этом случае выполняет функцию крана для включения блокировки заднего моста в принудительном режиме. Второй способ предусматривает установку в место ГУРа гидробака с кронштейнами под установку насоса-дозатора и крана блокировки имеющегося в продаже или изготовленного собственноручно. Также при наличии комплектующих частей возможна переделка по заводскому варианту тракторов МТЗ 82.1, 80.1, 80.2 современных модификаций с размещением насоса-дозатора под панелью управления.
Детали и узлы для переоборудования

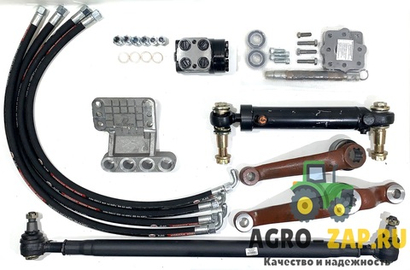

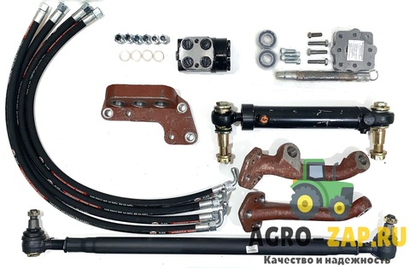

Для установки гидробъёмного усиления руля на трактор МТЗ 80 (82) нужен комплект соответствующих узлов и деталей крепления для монтажа системы.
Насос-дозатор героторного типа
В стандартной комплектации с гидронасосом рулевой системы НШ 10 левого вращения устанавливают дозатор с производительностью 100 смᶾ. Для тракторов, имеющих дополнительную нагрузку на управляемые колёса при использовании фронтального навесного погрузочного оборудования, для более эффективного управления устанавливают дозаторы с производительностью 160 смᶾ в паре с гидронасосами более высокой производительности НШ 14 или НШ 16.
Также нужно понимать, что при установке дозатора более высокой производительности угол поворота колёс при одном повороте руля будет гораздо больше, чем с узлом меньшей производительности. Этот фактор нужно учесть при комплектации системы исходя из специфики использования трактора. Например, на трактор, используемый в пропашных полевых работах не рекомендуется устанавливать дозатор с производительностью свыше 100 смᶾ, так как при осуществлении междурядной обработки или посеве культур водителю будет сложнее удерживать ровный ход агрегата.
Кран управления блокировкой дифференциала
В случае полного демонтажа ГУРа для управления блокировкой заднего моста устанавливают специальный гидрокран. Включение осуществляется педалью в кабине водителя через трос связанный с переключателем крана.
Гидробак

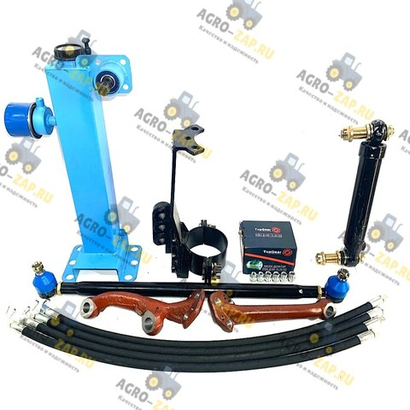

В качестве гидробака используют корпус рулевой колонки ГУРа или устанавливают отдельный бак с кронштейнами для дозатора и крана блокировки. Кроме экономии средств, при переоборудовании, положительными факторами использования корпуса колонки являются: сохранение баланса веса между ходовыми осями трактора за счёт веса чугунного корпуса узла, использование золотника датчика АБД для включения принудительного режима блокирования дифференциала. Дополнительно для передачи привода от кардана руля на дозатор устанавливают вместо червяка ГУРа имеющийся в продаже вал со шлицевыми наконечниками.
Силовой гидроцилиндр
Гидроцилиндр с пальцами для крепления штока к рычагу и кронштейну на балке моста. Стандартный цилиндр двухстороннего действия с ходом штока 200 мм, диаметром штока 25 мм, и наружным диаметром 50 мм. В усиленных вариантах рулевой используют цилиндр с аналогичным рабочим ходом, штоком диаметром 30 мм и наружным диаметром 63 мм.
Крепление к переднему мосту

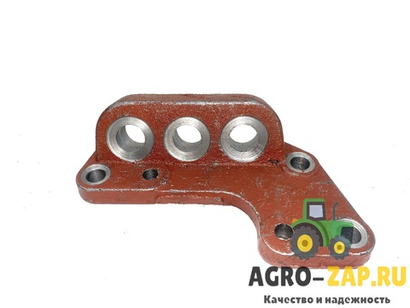

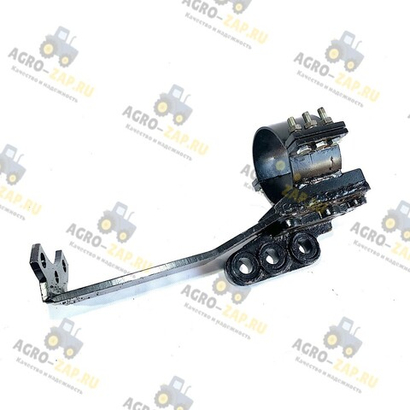

Кронштейн для МТЗ 82 в виде отливки-угольника с горизонтальной плоскостью для присоединения к балке переднего моста и вертикальной плоскости для крепления гидроцилиндра. Три отверстия кронштейна позволяют изменять положение гидроцилиндра при смене ширины колеи передних колёс. Кронштейн для МТЗ 80 с плоскостью крепления к мосту с четырьмя отверстиями под резьбу и двумя под штифты, для крепления гидроцилиндра и регулировки колеи деталь имеет четыре отверстия.
Комплект рычагов рулевой трапеции
Подбор рычагов должен соответствовать конструкции переднего моста. Для Мтз 80 — два продольных рычага устанавливаемых на поворотные цапфы и регулируемая по длине поперечная тяга рулевой трапеции. Левый продольный рычаг двухплечий для присоединения штока цилиндра и поперечной тяги. Для МТЗ 82 устанавливают соответствующие конструкции переднего ведущего моста поворотные рычаги на корпуса бортовых редукторов. Левый рычаг с дополнительным посадочным местом для присоединения штока цилиндра.
Соединительные гидрорукава высокого давления
Комплект гидрошлангов с штуцерами для соединения дозатора с гидроцилиндром, краном блокировки, для слива в бак и подачи масла от насоса.
Установка дозатора на ГУР
Для использования корпуса колонки под монтаж дозатора:
- Демонтируют силовой цилиндр в сборе поршнем и его наружной крышкой закрывают посадочное место на четырёх болтах через прокладку
- Демонтируется распределитель ГУРа
из корпуса убирается шток поршня и зубчатая рейка - Демонтируется червяк
- Снимается нижняя поворотная сошка с вертикального вала ГУРа
- На посадочное место распределителя устанавливают насос-дозатор через фланцевую вставку, вместо червяка устанавливают вал на двух подшипниках. Наружным шлицевым наконечником вал соединяется с карданной передачей руля, внутренней с золотником дозатора. Для исключения осевой нагрузки, вызывающей подклинивание золотника дозатора, между корпусом ГУРа и фланцевой проставкой устанавливают уплотнительные прокладки с толщиной не менее 2 мм.
