Гидрораспределитель Р-80 для трактора МТЗ 80

МТЗ 80 это универсальный колесный пропашной трактор, который производится на Минском тракторном заводе с 1974 года.

Продолжительный период выпуска этой машины обеспечен удачной конструкцией, возможностью агрегатирования дополнительного спецоборудования, что делает трактор многофункциональным.

Совместное использование многообразного оборудования обусловлено качественной, надежной и высокопроизводительной гидравлической системой сельхозагрегата.

Ключевым элементом этой системы является гидрораспределитель Р-80 для трактора МТЗ 80. Также к особенностям относят:

  • наличие заднего привода;
  • переднее размещение силового агрегата;
  • большое число передних и задних передач (18/4);
  • простота в ремонте и обслуживании.

Удачная конструкционная схема трактора, технические характеристики, многофункциональность обеспечивают МТЗ 80 использование в сельском хозяйстве, в производстве, строительстве, в сфере ЖКХ, лесном хозяйстве.

Назначение и устройство гидросистемы МТЗ

Гидрораспределитель Р-80 для трактора МТЗ 80 — устройство, назначение и возможные неполадки

Гидравлическая система трактора предназначена для управления, обеспечения энергией устанавливаемого дополнительного оборудования, которым комплектуется МТЗ 80.

Она выполнена в раздельно-агрегатном варианте и в состав входят следующие элементы:

  • насос шестеренчатый;
  • силовой регулятор;
  • гидроувеличитель;
  • цилиндры с раздельным управлением;
  • гидрораспределитель МТЗ;
  • шарнирным механизмом для навески оборудования;
  • вал отбора мощности;
  • трубки высокого давления;
  • соединительная арматура;
  • масляный бак.

Конструкция за несколько десятилетий эксплуатации позволила выявить возникающие недостатки в работе, и в результате проведенных модификаций их устранить.

Работа гидросистемы характеризуется надежностью, производительностью, что позволяет использовать современное навесное, прицепное оборудование трактору к МТЗ 80.

Немаловажный вклад в это вносит гидравлический распределитель Р80, который при соответствующем техническом обслуживании, правильных регулировках не требует ремонта.

Необходимость гидрораспределителя на тракторе

 Распределитель Р-80 3/1 222Г трехсекционного типа применяется в гидросистеме трактора Беларус 80 для следующих функций:
  • предохраняет систему от гидроперегрузок в процессе подъема или принудительного опускания;
  • распределяет поток гидравлической жидкости, которую нагнетает гидронасос между агрегатами системы (гидроцилиндры, гидродвигатели);
  • разгружает систему на холостом движении при нейтральной выработке за счет перелива трансмиссионной масла в масляный бак;
  • выполняет соединение рабочего объема гидроцилиндра для слива технологической жидкости (при работе в нейтральной позиции).

Кроме того, гидравлический распределитель Р80 3/1 222Г служит базовым устройством, на котором производятся модификации для применения на погрузочных агрегатах, экскаваторах и дорожно-строительных технике. Технические характеристики и параметры распределителя узнают из описания маркировки Р80, где:

  • Р – распределитель.
  • 80 – номинальное потребление трансмиссионной жидкости (л/мин).
  • 3 – вариант исполнения по технологическому давлению (допустимое 20 МПа, номинальное 16 МПа).
  • 1 – тип эксплуатационного назначения (автономное использование в гидросистемах).
  • 222 – три специальных золотника выполненных по варианту два.
  • Г – гидрозамки (обратные клапана).

Механизм и функционирование гидрораспределителя МТЗ 80

 Устройство гидрораспределителя состоит из следующих частей:
  • корпуса Р80 3/1 222Г с разъемами для клапанов и каналами подводки технологической жидкости от шестеренчатого насоса и каналов отвода масла от цилиндров;
  • трех золотников, которые оборудованы механизмами фиксации и автовозврата;
  • верхней крышки корпуса с интегрированными направляющими для управления золотниками;
  • специального переливного предохранительного клапана.

Принцип работы гидрораспределителя

Золотники и клапан образуют при подключении гидрораспределителя Р80 3/1 222Г к гидросистеме внутри корпуса несколько объединенных проходных каналов для гидравлической жидкости. Всего предусмотрено три.
  • Нагнетательный – охватывает золотники, переливной клапан.
  • Сливной – при этом варианте соединяются только золотники, а канал обеспечивает выпуск отработанной жидкости.
  • Управления – также проходит через золотники, переливной клапан, но при этом соединяется с технологическим трубопроводом от насоса.

Управление золотниками, соответственно и перенаправление потоков трансмиссионного масла по соответствующим каналам обеспечивает четыре позиции при работе с дополнительными агрегатами и оборудованием. К таким эксплуатационным режимам относят:

  • нейтральное,
  • подъем,
  • опускание,
  • положение плавания (опускание рабочих устройств под воздействием собственного веса).

Устройство позволяет выполнять ремонт отдельно на каждом рабочем режиме и схеме подключения Р80.

Возможные неполадки гидрораспределителя

 Часто встречающимися неисправностями в гидрораспределителе Р80 3/1 222Г установленного на тракторе МТЗ 80 считают:
  • износ сопряжения в паре корпус гидрораспределителя-золотник;
  • нарушения в поршне гидроцилиндра;
  • поломка шестерен насоса;
  • растрескивание резинотехнических уплотнений;
  • подтекание гидравлической жидкости через соединительную арматуру;
  • повреждение трубок маслопривода.

Конструкция и устройство гидрораспределителя позволяет выполнить ремонт указанных неисправностей механизатору руками.

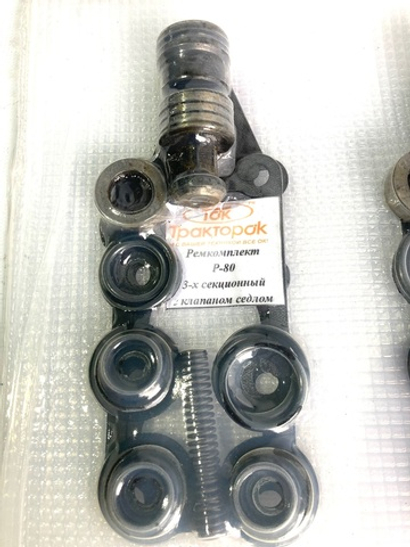

Кроме того, облегчить выполнение ремонта поможет специальный, рекомендованный компанией-производителем ремкомплект для Р80 3/1 222Г.

Надежная проверенная конструкция гидрораспределителя Р80 позволяет применять на новой версии трактора Беларус 920, а также на многофункциональном МТЗ 3022.
